1、油缸的安裝

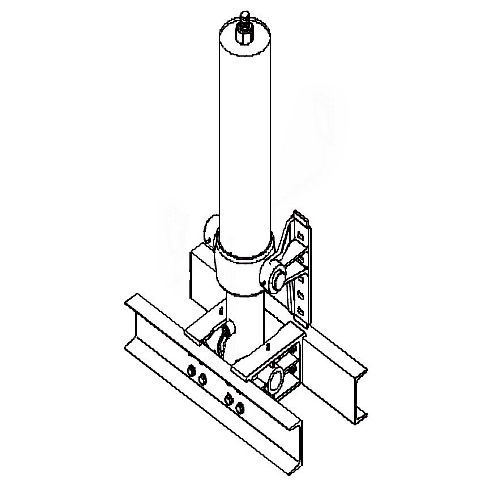

取下油缸外罩吊耳軸頭保護套，在軸頭上稍微涂一層SAE140或同等性能的油脂。將兩個油缸支座分別裝在外罩吊耳軸上，然后與自卸車廂體相連接。確保油缸支座位置與方向正確，油缸外罩缸筒與油缸支座之間最大間隙為2mm。在油缸支上安裝螺母與墊圈，如果沒有足夠的空間，螺栓與螺母也可反向安裝。按規(guī)定的力矩擰緊所有螺栓。如下圖所示：

提示：油缸支座上的孔位可能與廂體上的孔位沒有對齊。此時可小心地舉升油缸，或者拉出油缸末級，也可降低廂體，使油缸支架安裝孔與廂體上孔位對正。

如果油缸外套筒可能接觸到廂體并產(chǎn)生撞擊，可用橡膠墊塊來消除噪聲、避免損壞。如果油缸安裝已經(jīng)與廂體成一定角度，不可使用橡膠墊塊,因為在舉升過程中油缸會擺向廂體。
